Flasher le Module Tuya ZS3L : Guide Étape par Étape

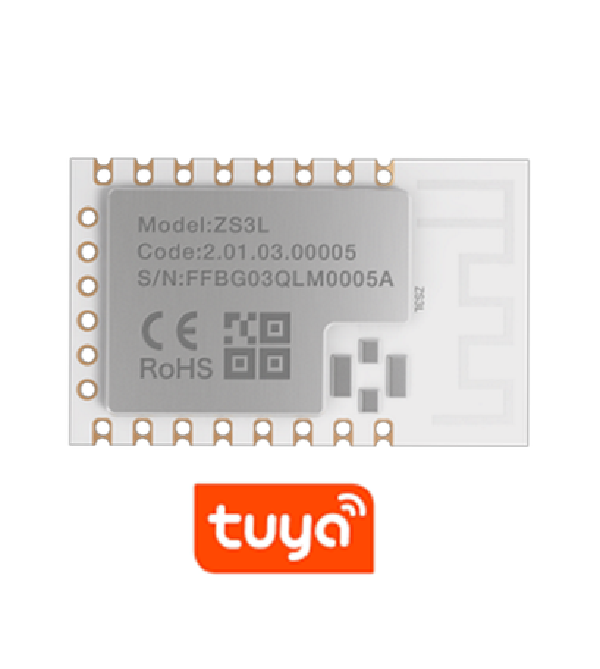

Dans un article précédent, nous avons exploré les capacités techniques du module ZS3L (basé sur la puce EFR32MG21). Aujourd’hui, nous passons à la pratique. Nous allons voir comment remplacer le firmware propriétaire “Tuya Cloud” par une solution Open Source (ESPHome/LibreTiny) pour un contrôle 100% local et sécurisé.
1. Le matériel requis
Pour flasher un ZS3L, vous ne pouvez pas utiliser un simple adaptateur USB-Serial (FTDI). La puce EFR32 nécessite un programmateur supportant le protocole SWD (Serial Wire Debug).
- Programmateur : Un Segger J-Link (original ou clone) ou un ST-Link V2.
- Connexions : 4 fils (3.3V, GND, SWDIO, SWCLK).
- Logiciel : LibreTiny intégré à ESPHome.
2. Préparation du câblage
Identifiez les broches sur votre contrôleur (souvent sérigraphiées sur le PCB du contrôleur LIDL) :
- VCC -> Connecter au 3.3V du programmateur.
- GND -> Connecter au GND.
- DIO (Broche 18) -> Connecter au SWDIO.
- CLK (Broche 19) -> Connecter au SWCLK.
3. Configuration ESPHome (YAML)
Grâce au projet LibreTiny, nous pouvons utiliser la syntaxe familière d’ESPHome pour ce module. Créez un fichier zs3l-led.yaml :
esphome:
name: "led-strip-lidl"
friendly_name: "Ruban LED Cuisine"
libretiny:
board: zs3l # Définition de la cible EFR32
# Configuration des sorties PWM (correspondant aux broches du contrôleur)
output:
- platform: libretiny_pwm
id: output_red
pin: PC00
- platform: libretiny_pwm
id: output_green
pin: PC01
light:
- platform: rgb
name: "Lumière LED"
red: output_red
green: output_green
blue: output_blue
4. Procédure de Flashage
Une fois le YAML prêt et le programmateur branché :
- Installez l’outil de flashage :
pip install libretiny - Lancez la compilation et l’upload :
esphome run zs3l-led.yaml --device /dev/ttyUSB0 - Le script va automatiquement détecter le programmateur, effacer la partition Tuya et injecter votre nouveau firmware.
5. Intégration
Après le redémarrage, votre contrôleur n’essaiera plus de se connecter aux serveurs chinois de Tuya. Il apparaîtra instantanément dans Home Assistant via l’intégration native ESPHome. Vous avez maintenant un ruban LED ultra-réactif, géré en local, avec une résolution PWM bien plus fluide que le firmware d’origine.
Conclusion
Le flashage du ZS3L est la méthode ultime pour reprendre le contrôle sur son matériel IoT “Legacy”. Bien que la manipulation demande de la précision (soudures fines), le gain en termes de vie privée et de fonctionnalités justifie largement l’effort.
