Interrupteur connecté mais WAF
Introduction
Il existe une multitude d’interrupteurs connectés. Pour la part, nous souhaite garder les interrupteurs traditionnels, tout en les rendant pilotables depuis l’ système domotique.
Dans cet article, nous allons aborder l’intégration d’un commutateur de lumière de la marque Girier (Tuya) fonctionnant en ZigBee 3.0.
L’avantage, contrairement aux autres produits similaires qui viennent remplacer l’interrupteur, est que celui-ci se place à l’arrière des interrupteurs classiques, avec une taille vraiment petite de 40x40x21mm.
De plus, ce commutateur est compatible avec les interrupteurs va-et-vient. Nous allons aussi voir son intégration à Zigbee2mqtt jusqu’à Home Assistant.
Une petite notice est fourni avec le produit. Suffisante pour faire notre installation :
On notera que ce module nécessite un fil neutre et qu’il supporte jusqu’à 16A (soit plus précisément 3450 watts d’après la notice).
Cette capacité est largement suffisante pour des éclairages ou la plupart des appareils domestiques. Il est donc adapté à un large éventail d’utilisations dans une maison, que ce soit pour contrôler des lumières, des ventilateurs ou d’autres appareils électriques.
Caractéristiques
| Caractéristique | Valeur |
|---|---|
| Méthode de communication | Zigbee |
| Numéro de Modèle | JR-ZDS01 |
| Nom de marque | GIRIER |
| Origine | CN (Origine) |
| Standard | ZigBee Smart Switch Module |
| Type | Tuya ZigBee DIY Light Switch |
| Rated Voltage | 100~240V 50/60Hz |
| Rated Current | 16A |
| Rated Power | 1800-3450W |
| Size | 414120mm |
| Features | App remote control;voice control;timing |
| Physical Two-way Control | Support |
| WiFi Standard | IEEE 802.11 b/g/n 2.4Ghz Only |
| ZigBee Standard | IEE 802.15.4 |
| Operation Humidity | ≤90% |
| Operation Temperature | -10~40℃ |
| Shell Material | PC/Flammability Rating: V0 |
| Voice Control | Compatible with Alexa Google Home |
| App | TuyaSmart/Smart Life |
Installation
IMPORTANT : Veillez à bien couper l’électricité et vérifier avec un testeur de phase qu’elle soit bien coupée avant de faire quoi que ce soit :)
Test en LAB

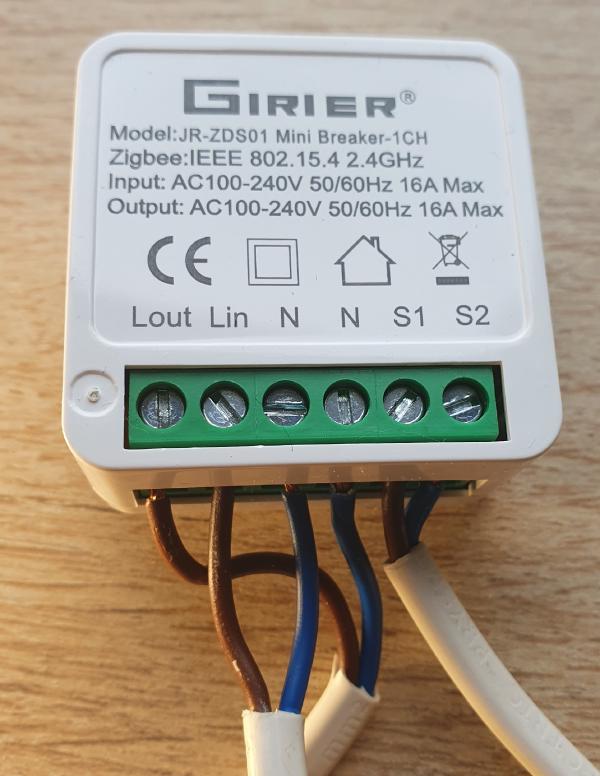

Pour effectuer ce test, j’utilise toujours l’ petit LAB pour vérifier que tout fonctionne comme prévu :
Une fois alimenté, maintenez enfoncé le bouton d’appairage situé à l’arrière. Quelques secondes plus tard, Zigbee2mqtt récupère toutes les informations et les ajoute à notre configuration.yaml. On peut l’éditer et ajouter un nom convivial en ajoutant “friendly_name”.
Dans l’ cas, l’interrupteur sera situé dans la salle de bain, nous le nomme donc de cette manière :
'0x9035eafffebxxxx':
friendly_name: 'switch-girier-sdb'

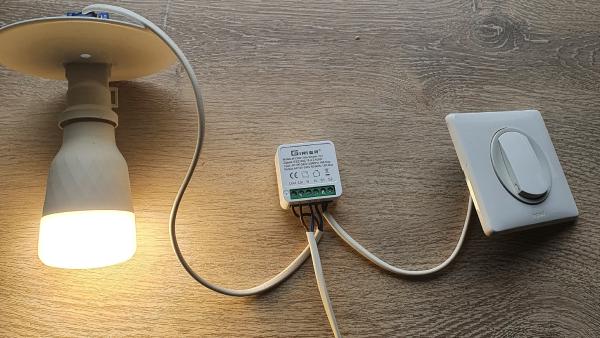

Une fois correctement installé, testez le bon fonctionnement du produit en appuyant sur l’interrupteur local :

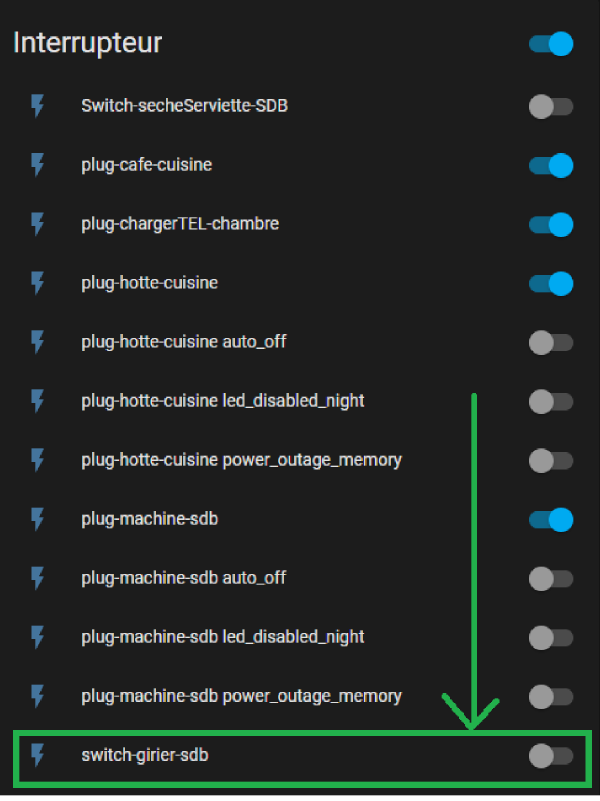

Maintenant que ce test est fait. On regarde qu’il est bien remonté dans home assistant aussi :

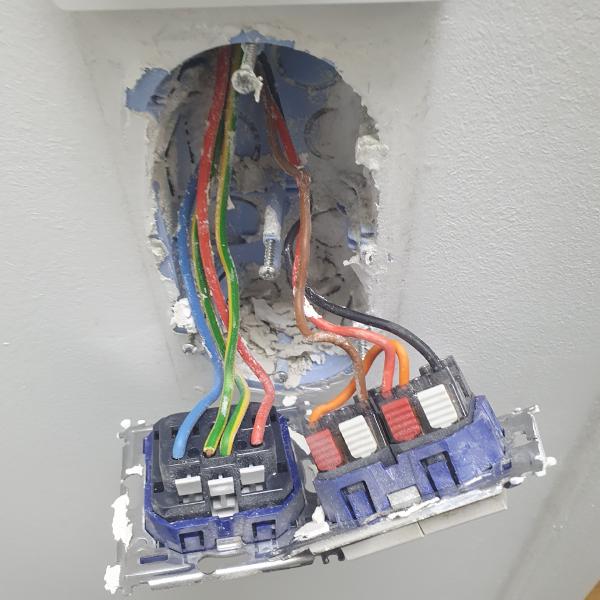

Installation dans l’interrupteur

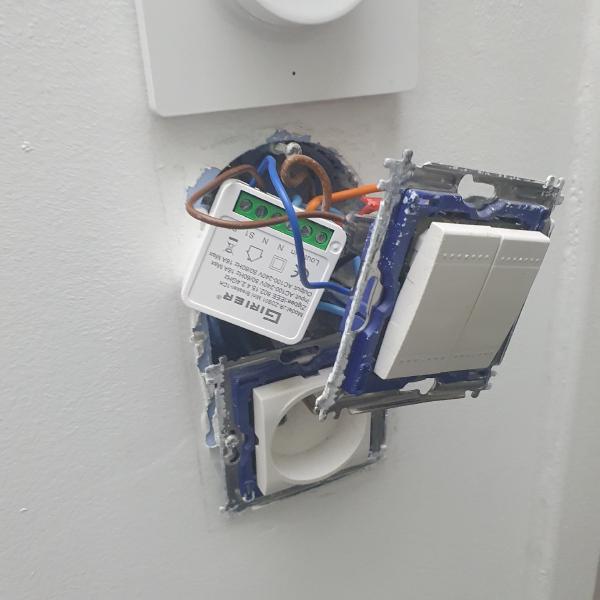

Il ne reste plus qu’à l’installer en prod dans notre interrupteur maison :)
Vous pouvez suivre ces schémas :

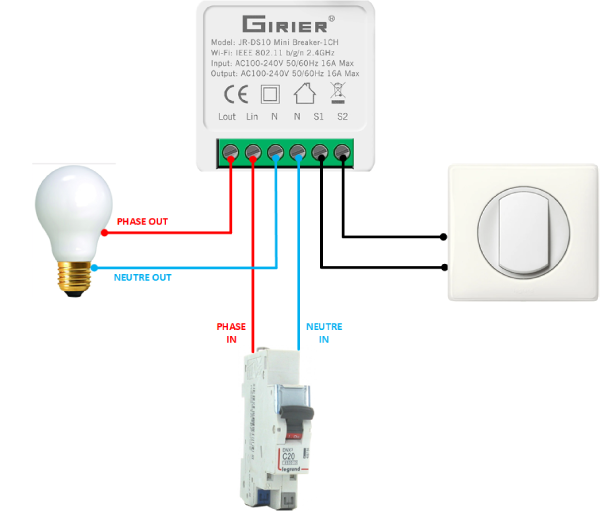

Interrupteur simple

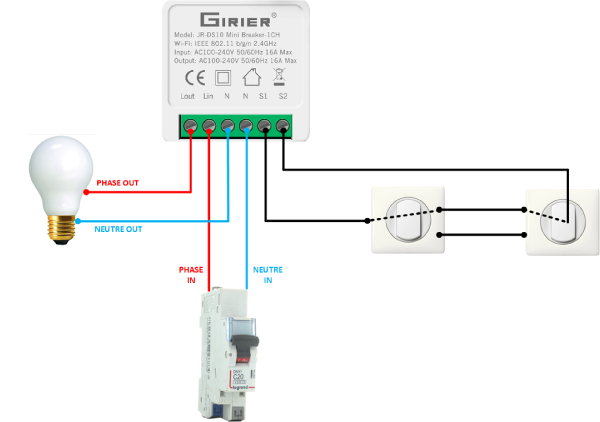

Interrupteur va et vient
Conclusion
L’interrupteur connecté Girier (Tuya) en ZigBee 3.0 est une solution pratique pour moderniser votre système domotique sans remplacer vos interrupteurs traditionnels.
Facile à installer et à intégrer avec Zigbee2mqtt et Home Assistant, il offre un contrôle à distance et une personnalisation aisée. Cet interrupteur est idéal pour améliorer votre confort et votre expérience domotique tout en conservant l’esthétique de votre intérieur.
Mise à jour 01/2022: Sur les 10 appareils, 2 ont grillé. Pour les prochains achats, nous chercherai d’autres marques telles qu’Aqara.
Si vous voulez plus de scripts Home automations ou sur Domoticz vous pouvez voir les repos à ce sujet : https://github.com/ravindrajob/
