Disjoncteur Zigbee avec mesure
Introduction

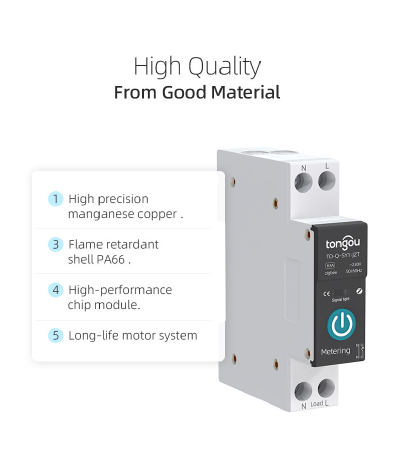

Le disjoncteur intelligent Zigbee avec mesure est une solution idéale pour surveiller et contrôler la consommation d’énergie de votre maison. Il se monte sur un support de type DIN Rail, ce qui le rend parfait pour une installation dans un tableau électrique.
Dans cet article, nous allons vous montrer comment intégrer ce disjoncteur zigbee dans notre système domotique.
Fiche technique
| Caractéristique | Produit Noir ZigBee | Produit Blanc ZigBee |
|---|---|---|
| Type de produit ou de composant | Din Rail Smart Relay Switch | Din Rail Smart Relay Switch |
| Numéro de modèle | BlackTO-Q-SY1-163JZT | White TO-Q-SY1-163ZT |
| Description des pôles | 1P+N | 1P+N |
| Fonction | Timing, Countdown, Loop timing, Metering | Timing, Countdown, Loop timing, Metering |
| Courant nominal (In) | 1A, 2A, 3A, 4A, 5A, 6A, 16A, 20A, 25A, 32A, 40A, 50A, 63A | 1A, 2A, 3A, 4A, 5A, 6A, 16A, 20A, 25A, 32A, 40A, 50A, 63A |
| Plage de tension de fonctionnement | AC 90V – 280V | AC 90V – 280V |
| Fréquence nominale | 50Hz/60Hz | 50Hz/60Hz |
| Type de contrôle | Télécommande, Manuel | Télécommande, Manuel |
| Protocole de communication | ZigBee | ZigBee |
| Systèmes d’exploitation pris en charge | Android, iOS, HarmonyOS | Android, iOS, HarmonyOS |
| Langue de fonctionnement | Chinois, Anglais | Chinois, Anglais |
| Langue de l’application | Suivez la langue du système d’exploitation | Suivez la langue du système d’exploitation |
| Support vocal | Amazon Alexa, Yandex Alice | Amazon Alexa, Yandex Alice |

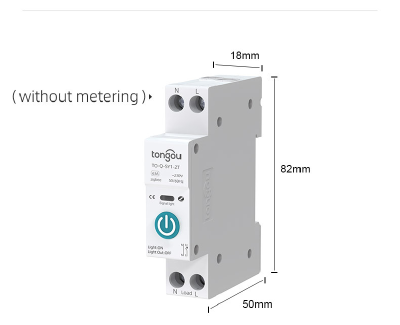

Le modèle blanc n’a pas de mesure de la consommation, tandis que le modèle noir est équipé de cette fonction.
Les deux modèles n’ont PAS de protection contre les surintensités.
Plus d’infromation sur https://elcb.net/product/tuya-zigbee-din-rail-smart-circuit-breaker-with-metering-to-q-sy1-jzt/
Installation

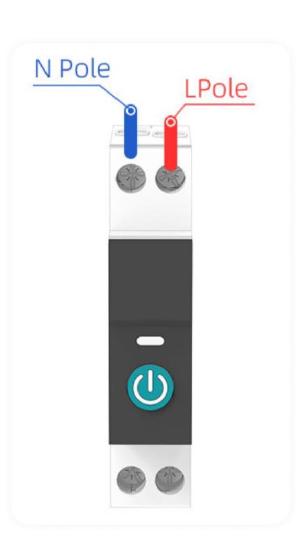

L’installation du disjoncteur intelligent Zigbee avec mesure est assez simple. Il suffit de suivre le schéma fourni avec le produit et de vous assurer que l’alimentation entre par le haut, avec une ligne PHASE + neutre (L + N).
Intégration sur Zigbee2mqtt

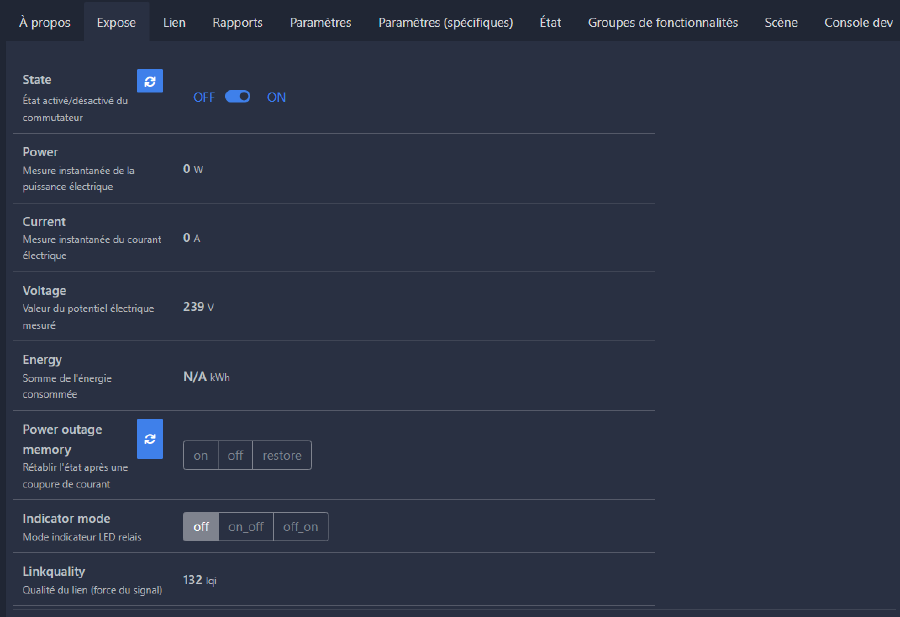

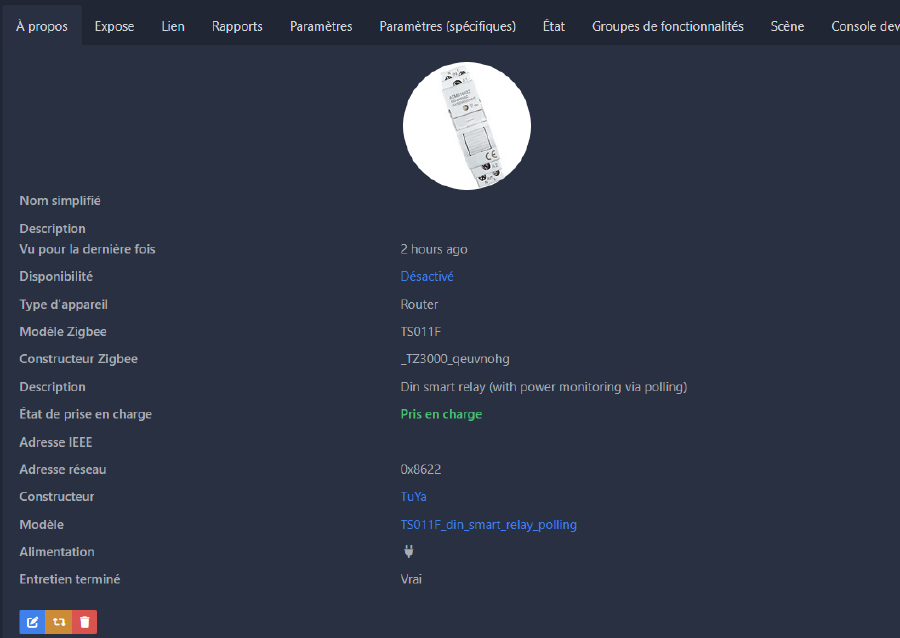

L’intégration est simple : il suffit d’appuyer pendant 10 secondes sur le bouton d’appairage, et l’appareil sera dans Zigbee2MQTT.
PS. : J’avais vu des commentaires disant qu’il n’était pas possible d’éteindre la LED, mais de mon côté, j’ai pu le faire sans problème.
Scénario 1
Imaginez que vous disposiez d’un système d’éclairage extérieur dans votre jardin et que vous souhaitiez contrôler l’alimentation électrique de ces dispositifs en fonction de critères spécifiques, tels que l’heure de la journée, la météo ou même votre présence à la maison.
Pour ce faire, vous pouvez installer un disjoncteur derrière les prises électriques qui alimentent ces dispositifs d’éclairage extérieur. (N’oubliez pas de respecter les normes de sécurité électrique et de protéger correctement le dispositif contre les intempéries.)
En combinant le Tuya Meter dont j’ai parlé précédemment dans mon blog (https://blog.ravindra-job.fr/iot/tuya_meter/) et ce disjoncteur avec des automatisations, vous pouvez créer un système de gestion de l’alimentation électrique extérieure à la fois efficace et pratique.
Scénario 2
Pour aller un peu plus loin, imaginez que vous souhaitiez détecter si de l’électricité est consommée dans votre maison alors que personne n’y est présent, et prendre des mesures appropriées dans ce cas.
Pour ce faire, vous pouvez utiliser le capteur de consommation d’énergie du disjoncteur et le suivi de présence de home assistant (https://www.home-assistant.io/getting-started/presence-detection/)
description: ""
mode: single
trigger:
- type: energy
platform: device
device_id: device_id_X
entity_id: entity_id_Y
domain: sensor
condition:
- type: is_energy
condition: device
device_id: device_id_X
entity_id: entity_id_Y
domain: sensor
above: 10
- condition: and
conditions:
- condition: state
entity_id: device_tracker.ravindra_tel
state: not_home
action:
- type: turn_off
device_id: device_id_X
entity_id: entity_id_Z
domain: switch
Dans ce scénario, lorsque la consommation d’énergie dépasse 10 watts, et que le dispositif de suivi indique que l’utilisateur n’est pas à la maison, l’automatisation éteint les appareils électriques concernés.
Ainsi, vous pouvez créer un système de gestion d’énergie qui vous permet de détecter et de prévenir la consommation d’énergie superflue lorsque personne n’est présent dans la maison, favorisant une utilisation plus efficace de l’énergie et éviter les fuites de courant.
Conclusion
En résumé, en combinant des disjoncteurs intelligents, des capteurs de consommation d’énergie et des dispositifs de suivi avec des automatisations adaptées, vous pouvez créer des systèmes de gestion d’énergie personnalisés pour votre maison. Les scénarios présentés, comme la gestion de l’éclairage extérieur et la détection de consommation d’énergie inutile, vous aident à contrôler et surveiller l’énergie utilisée par vos dispositifs. Ainsi, votre maison devient plus intelligente et écoénergétique.
