Baie sous-sol
Introduction
Si comme moi vous êtes passionné par la technologie et que vous venez d’emménager dans une maison, vous savez à quel point il est important de revoir l’ensemble de vos installations, que ce soit réseau ou domotique.
Dans cet article, je vous partage mon expérience avec l’installation d’une baie de brassage et je vous présente tous les équipements que j’ai utilisés pour optimiser cette installation.
Liste matériel

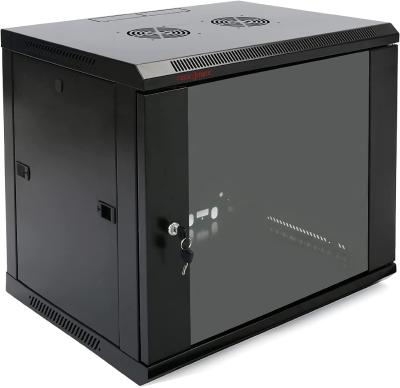

- 🛒 Rack Serveur 19" 9U 600x450x500mm (114€)

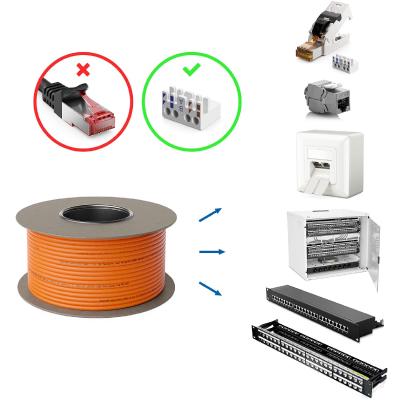

- 🛒 100m de cableCAT.7 (78€)

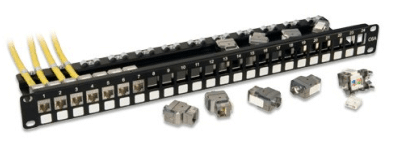

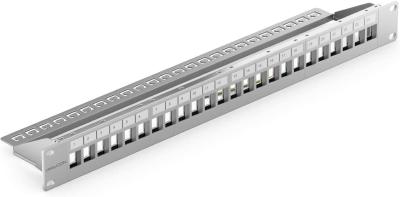

- 🛒 24 Port Panneau de Brassage (25€)

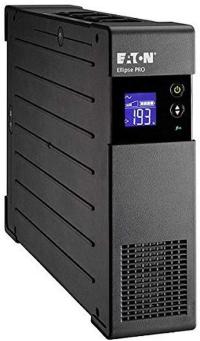

- 🛒 Eaton - Onduleur Ellipse PRO 1600 FR avec (300 €)

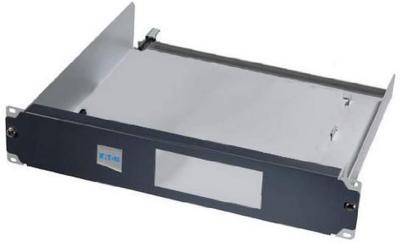

- 🛒 plateau rack pour Eaton (48€)

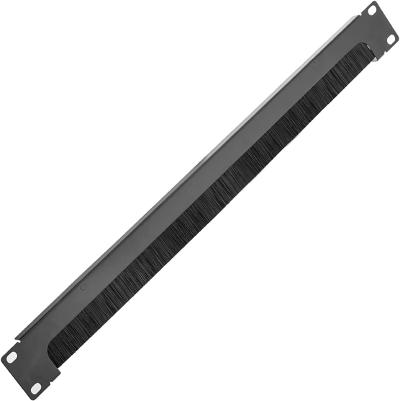

- 🛒 Guide-câble Passe-câble pour Serveur Rack 19 (22€)
- 🛒 deleyCON 24x CAT6a (66€)

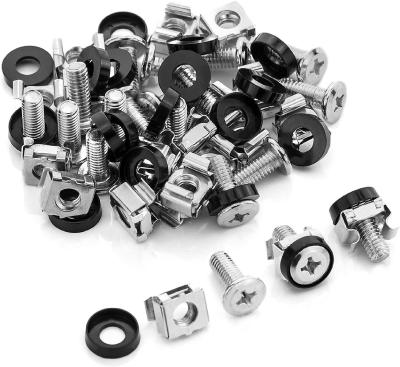

- 🛒 20X Ecrous M6 (7€)
- 🛒 Bandeau de Prise (20€)

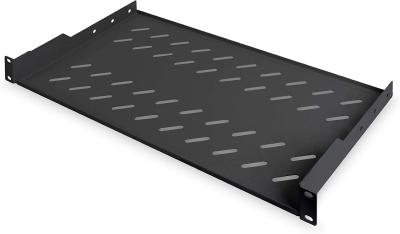

- 🛒 DIGITUS étagère 19" 1 U Montage Fixe Prof 250 mm (20€) X3
- 🛒 Cable RJ45

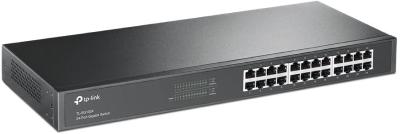

- 🛒 Switch 24 Ports Gigabit (90€)
Coût total : 830 euros
Armoire réseau
- la hauteur (compté en U: unité de rack)
- la largeur (ex: 19 pouces)
- la profondeur (450 ou 650mm).
Dans mon cas, je voulais une baie assez haute avec une largeur standard de 19 pouces maximiser la compatibilité des équipements.
On ajoute à cela quelques étagères pour mettre nos équipements tel qu’un NAS, switch POE ect ..
Keystone

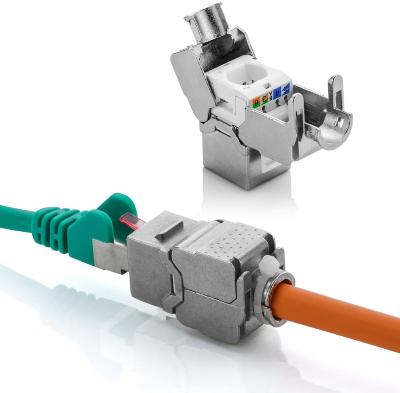

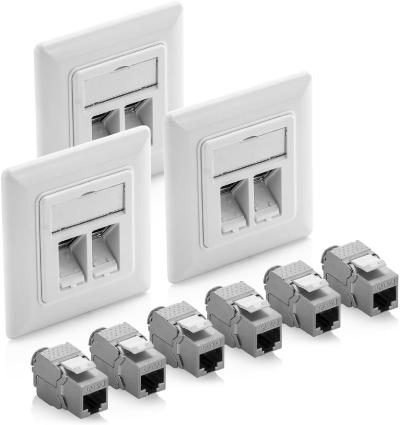

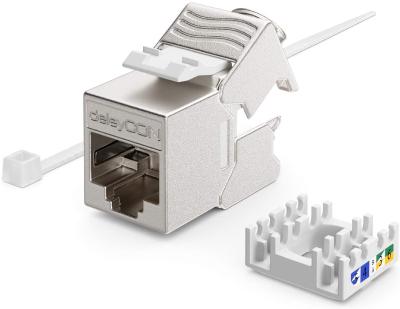

Les Keystone Jacks sont des connecteurs modulaires qui peuvent être insérés dans des panneaux de brassage ou des prises murales pour créer des points de connexion dans une baie informatique.
Les avantages :
Flexibilité : Les Keystone Jacks sont modulaires, ce qui signifie qu’ils peuvent être facilement retirés et remplacés en cas de besoin, sans avoir à remplacer l’ensemble du panneau de brassage.
Polyvalence : Les Keystone Jacks peuvent être utilisés pour une variété de câbles, tels que le câble Ethernet, le câble HDMI, le câble USB et bien d’autres encore, ce qui les rend très polyvalents.
Organisation : Les Keystone Jacks permettent une organisation efficace des câbles dans une baie informatique, ce qui facilite le dépannage et la maintenance.
Économie d’espace : Les Keystone Jacks sont compacts et prennent très peu de place dans une baie informatique, ce qui permet de maximiser l’espace disponible.
Installation facile : Les Keystone Jacks peuvent être facilement installés dans des panneaux de brassage ou des prises murales à l’aide d’un outil de pose, ce qui les rend très faciles à installer.
En ce qui concerne les défauts des Keystone Jacks, leur principal inconvénient est leur coût, qui peut être plus élevé que celui des connecteurs traditionnels. Cependant, leur polyvalence et leur flexibilité en font un investissement rentable pour une baie informatique bien organisée et facile à entretenir.
